杠桿浮球式蒸汽疏水閥FT44H
生產廠家：上海精工閥門廠有限公司北京辦事處銷售熱線：010-83714319 手機直線：13801336880
杠桿浮球式蒸汽疏水閥FT44H
FT44H杠桿浮球式蒸汽疏水閥
性能優點
1、 能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得*高的熱效率。
2、 蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度，工作連續，性能穩定，
3、 排空氣性能好。自動排空氣裝置能排出不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音。
4、 密封性能卓越。密封件采用球面密封，工作時無集中磨損使用壽命廠。
用途
用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得*好的加熱效果。
工作原理
該閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體。當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。
使用和保養
1、 應確認閥體的材料、壓力和溫度的*大值能否滿足工況所需。
2、 在安裝前必須清洗管道，除去雜物。
3、 安裝位置應盡可能靠近加熱設備。
4、 應水平安裝在管路的*低點，流向與閥體上標注的方向一致。
5、 每臺加熱設備要各自安裝疏水閥，以免互相影響。
6、 在保證系統能安全運行時，緩慢開啟疏水閥錢的閥門，使其逐漸升溫至正常狀態。
7、 要定期保養，保證疏水閥正常工作。
選型主要依據
凝結水負荷（排液量）kg/h（選用倍率2-3倍）
*高工作壓力 MPa
工作壓差 MPa
閥體材料和公稱壓力
連接方式和尺寸

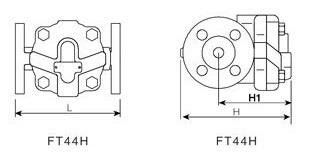

主要外形尺寸
型號 | 公稱通徑 | L | H | H1 | S ? | A×C |
16 FT44H 25 40 杠桿浮球式 | 15 | 150 | 153 | 75 | 105 | 95×95 |
20 | 150 | 153 | 75 | 105 | 95×95 | |
25 | 160 | 153 | 75 | 105 | 95×95 | |
32 | 270 | 240 | 85 | 150 | 147×147 | |
40 | 270 | 240 | 85 | 150 | 147×147 | |
50 | 270 | 240 | 85 | 150 | 147×147 | |
65 | 270 | 240 | 85 | 150 | 210×210 | |
80 | 350 | 300 | 90 | 210 | 210×210 | |
100 | 350 | 300 | 90 | 210 | 210×210 |
