金屬硬密封球閥Q41H

生產廠家：上海精工閥門廠有限公司北京辦事處銷售熱線：010-83714319 手機直線：13801336880

金屬硬密封球閥Q41H

Q41H金屬硬密封球閥是我公司開發的高性能球閥產品。閥座采用板簧加載的金屬密封結構，在高溫下啟閉輕松。球體及閥座采用特殊硬化處理，密封面不擦傷。手動硬密封球閥具有雙向密封功能。主要用途：金屬硬密工作溫度-29～425℃(碳鋼)或-40～550℃(不銹鋼)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，金屬硬密封球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
金屬硬密封球閥產品特點
1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。

金屬硬密封球閥

設計制造標準	GB/T 21385-2008
結構長度標準	B/T 12221-2005
連接法蘭標準	GB/T 9113、ANSI B16.5、JB/T74～90、GB9112～9131、HG20615～20635、SH3406
壓力溫度等級	GB/T 12224-2005
試驗檢驗標準	GB/T 13927-2008

金屬硬密封球閥性能規范

壓力等級		公稱壓力					磅級
壓力等級		1.6	2.5	4.0	6.4	10.0	150	300	400	600
試驗壓力	殼體試驗	2.4	3.75	6.0	9.6	15.0	3.03	7.5	10.2	15.0
試驗壓力	密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	7.48	11.0
適用工況	適用介質	紙漿、漿料、粉塵及各種固體顆粒介質
適用工況	適用溫度	-196~≤550℃
適用規范	設計制造按	GB12237-89 　API60　JP17S-48
	法蘭尺寸按	JB79-59、GB91133、HG20592-97　ANSI B16.5　　JIS B2212-2214
	結構長度按	GB12221-89　　ANSI B16.0　　JIS B2002
	檢驗試驗按	JB/T9092-99　　 API598

金屬硬密封球閥主要零件材料

序號	零件名稱	材質		序號	零件名稱	材質
序號	零件名稱	GB(國標)	ASTM(美標)	序號	零件名稱	GB(國標)	ASTM(美標)
1	閥體	WCB	A216-WCB	8	彈簧	60Si2Mn	AISI 9260
2	密封圈	柔性石墨	柔性石墨	9	墊片	柔性石墨+不銹鋼	B12.10-304/F.G
3	閥座	1Cr18Ni9Ti	304	10	填料	柔性石墨	柔性石墨
4	球體	1Cr13	A276-420	11	填料壓蓋	WCB	A216-WCB
5	螺母	35	A194-2H	12	擋圈	65Mn	AISI 1066
6	螺柱	35CrMoA	A193-B7	13	閥桿	1Cr13	A276-410
7	座墊	1Cr18Ni9Ti	304	14	螺釘	35	A193-B7

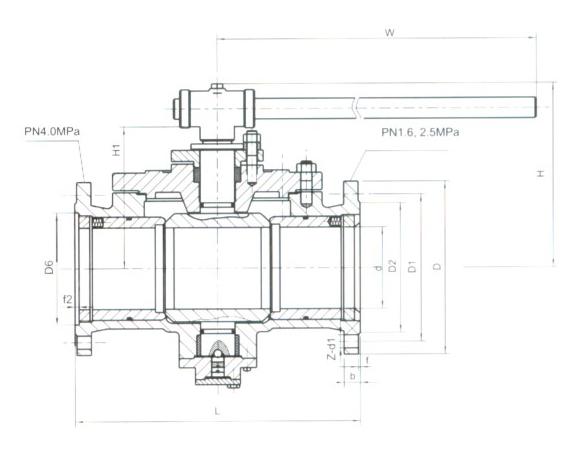

金屬硬密封球閥主要外形尺寸

PN1.6MPa外形尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
D、D1、D2	參照**標準：GB/T9113、JB/T79、HG20594等相應標準執行生產
Wt(Kg)	2.5	3	5	6	7	10	15	19	33	58	93	160
法蘭連接尺寸	GB/T9113、JB/T79、HG/T20594

PN2.5MPa外形尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	2.5	3	5	6	7.5	10	15	20	33	60	93	175
法蘭連接尺寸	GB/T9113、JB/T79、HG/T20594

PN4.0MPa外形尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	3	4	5	7	9	12	18	28	46	75	106	190
法蘭連接尺寸	GB/T9113、JB/T79、HG/T20594

PN6.4MPa外形尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	6.5	7	8	12	14	18	28	40	65	98	140	250
法蘭連接尺寸	GB/T9113、JB/T79、HG/T20594
